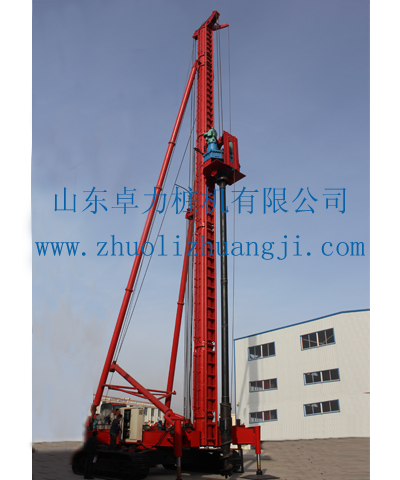

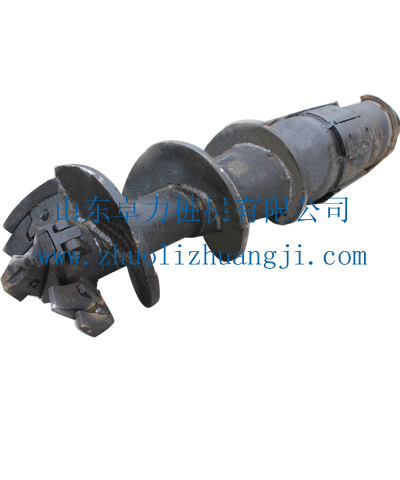

短螺旋雙向擠擴樁機
詳細內容
SDS樁的樁徑與單樁承載力設計值
l 樁徑范圍：350mm — 600mm （屬于中型樁）
l 單樁承載力設計值：100 t — 300t
JZU120鉆機裝備的主要特征與設計參數
設備高度 —— 33m
最大鉆深 —— 28m
25t·m 級大扭矩，適于施工φ300 - φ600 SDS樁
短螺旋擠土灌注樁（SDS樁）特點：
NO.1 該型樁機能夠施工最新型雙向螺旋擠擴樁，具有巨大的市場競爭優勢。
NO.2 該型樁機配備了大扭矩輸出動力頭，并采用超長主桅桿，能夠?qū)嵤┮淮涡詳D壓成孔成樁，施工速度快，效率高。

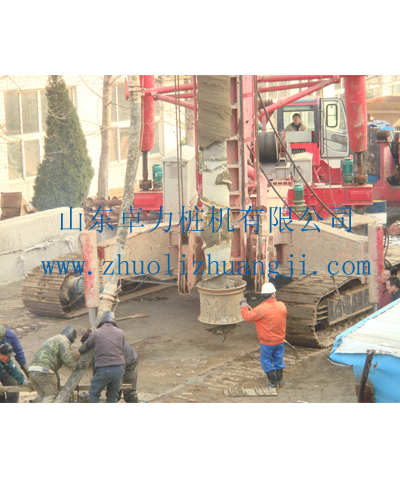

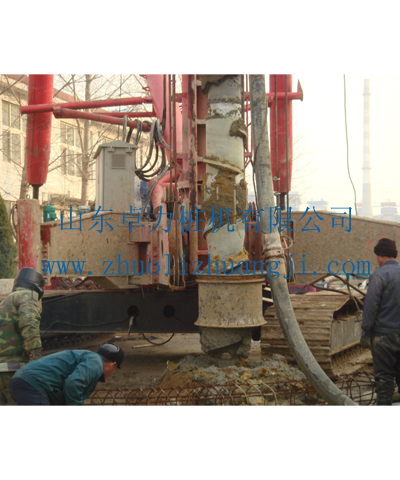

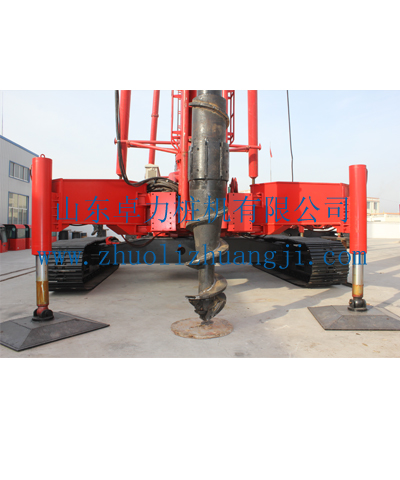

NO.3 該型樁機行走穩定，作業安全，鉆機采用電動履帶式設計，樁機前端與后部安裝有4個液壓支腿，施工穩定，便捷。
NO.4 該型樁機移動穩定靈活，樁位對準方便準確，斜撐采用絲杠伸縮，能夠?qū)崿F(xiàn)對樁位和立柱垂直度的調節，確保樁的垂直度，立柱三點支撐可靠，四方位調整方便。
NO.5 該型樁機采用組合式立柱斜撐，可以根據不同樁深及施工工法的需求對立柱進行長度組合，使其穩定性顯著提高。
NO.6 該型樁機維修簡單，性價比高。
NO.7 該型樁機首創大扭矩鉆桿的六角快速接頭，專利技術專利號碼：ZL2010.20217800.6
NO.8 由于該型樁機采用直流控制系統，可達到動力頭的鉆進與提升同步，因此，又可以同時進行螺桿螺紋樁的施工。
NO.9 由于該型樁機采用大扭矩動力頭，因此，又可以進行大直徑的長螺旋施工。
SDS樁的樁徑與單樁承載力設計值
l 樁徑范圍：350mm — 600mm （屬于中型樁）
l 單樁承載力設計值：100 t — 300t
JZU120鉆機裝備的主要特征與設計參數
設備高度 —— 33m
最大鉆深 —— 28m
25t·m 級大扭矩，適于施工φ300 - φ600 SDS樁
設備重量大 —— 105t，鉆機整體穩定性好
短螺旋雙向擠擴樁機主要參數
|
|
JZU90型 |
JZU120型 |
JZU180型 |
JZB90型 |
JZB120型 |
JZB180型 |
|
|
樁架總高 |
30m |
35m |
40m |
30m |
35m |
40m |
|
|
回轉角度 |
360o |
360o |
360o |
360o |
360o |
360o |
|
|
許用拔樁力 |
640KN |
800KN |
1000KN |
640KN |
800KN |
1000KN |
|
|
履帶中心距 |
5200mm |
5400mm |
6000mm |
* |
* |
* |
|
|
履帶接地長 |
4300mm |
5400mm |
6000mm |
* |
* |
* |
|
|
軌 距 |
|
|
|
4600mm |
5500mm |
6000mm |
|
|
輪 距 |
|
|
|
4300mm |
4800mm |
5300mm |
|
|
鉆孔直徑 |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
|
|
鉆孔深度 |
25m |
30m |
35m |
25m |
30m |
35m |
|
|
主卷?yè)P(yáng)機 |
80KN |
10KN |
125KN
|
80KN |
100KN |
125KN
|
|
|
付卷?yè)P(yáng)機 |
50KN |
50KN |
50KN
|
50KN |
50KN
|
50KN
|
|
|
加壓力 |
320KN |
400KN |
500KN |
320KN |
400KN |
500KN |
|
|
配置動力頭 |
55KW×2直流 |
75KW×2直流 |
90KW×2直流 |
55KW×2直流 |
75KW×2直流 |
90KW×2直流 |
|
|
動力頭扭矩 |
250KN.m |
300KN.m |
650KN.m |
250KN.m |
300KN.m |
350KN.m |
|
|
總質量 |
85×103kg |
115×103kg |
140×103kg |
80×103kg |
110×103kg |
135×103kg |
|
|
特點 |
所完成的樁不出土，具有更高的承載力、抗拔力，在同等條件下，承載力與傳統的灌注樁提高30%，沉降量減少20%以上。 |
||||||
